● 能模拟机载、舰载、基地等多平台、多用途的雷达系统辐射信号，具备模拟雷达各种工作模式及扫描特性的能力

● 能模拟的信号：常规脉冲、连续波、频率捷变、频率分集、频率跳变、脉冲压缩、线性调频、脉冲多普勒雷达、相控阵以及重频抖动、重频捷变、重频参差等。

● 可同时模拟16个雷达信号

● 信号密度不小于100万脉冲/秒 

● 多信号实时并行产生，保证信号的完整性

● 具备信号加载、回放功能

● 具备波形参数编辑、存储、调用功能

该设备由中频信号产生单元、射频上变频单元、功放、嵌入式计算机、电 源、机箱及显控软件组成。

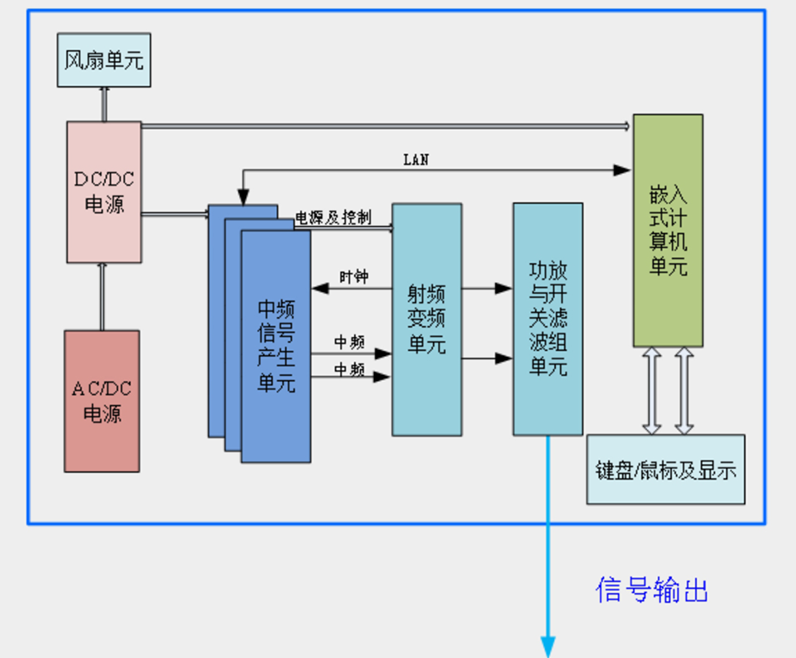

组成及原理框图如下：

功能指标

1) 频率范围：2GHz～18GHz；（可扩展定制）

2) 可同时模拟8个雷达信号；

3) 脉宽范围：0.05us-10000us,任意可调，输出精度±10ns；

4) 重复周期范围：2us～50ms，任意可调，输出精度：±10ns；

5) 模拟的雷达信号体制：

a) 连续波：点频连续波，调频连续波；

b) 常规脉冲；

c) 频率分集：同时或分时分集；

d) 重频参差：脉间参差和脉组参差，参差数2-32；

e) 频率捷变：4GHz带宽内组间捷变、1000MHz脉间捷变；

f) 重频抖动：抖动范围10%～30%；

g) 线性调频：正、负斜率，调频带宽范围1-1000MHz；

h) 非线性调频：锯齿、三角型，sin型；

i) 相位编码：二相、四相、巴克码、m序列，码型可编辑；

6) 输出功率：

a) 输出功率：不小于25dBm；（可定制）

b) 输出功率准确度：±1dB；

c) 功率调节范围：60dB；功率调整步进：1dB。

物理特性

1) 外形尺寸：420 mm *350 mm *150mm；

2) 重量：小于8KG；

3) 供电：AC220V或DC28V;

4) 功耗：小于130W；
